12大行業廢水典型工藝流程圖匯總

(一）屠宰廢水典型工藝流程

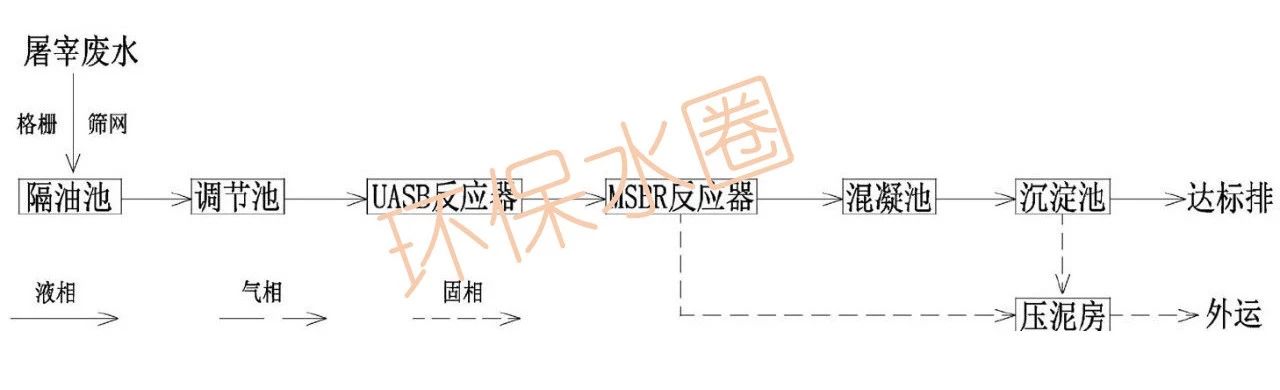

預處理/UASB/MSBR/混凝沉淀處理屠宰廢水

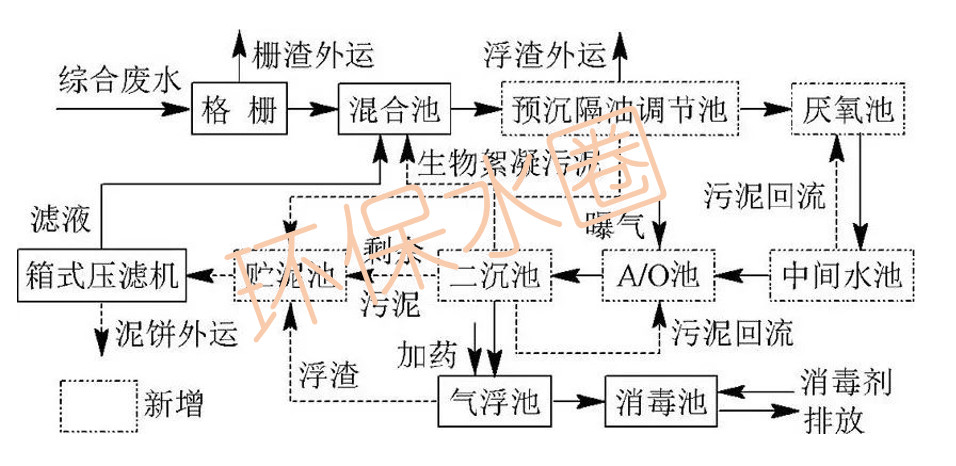

UASB+A/O組合工藝處理屠宰廢水工程技術改造

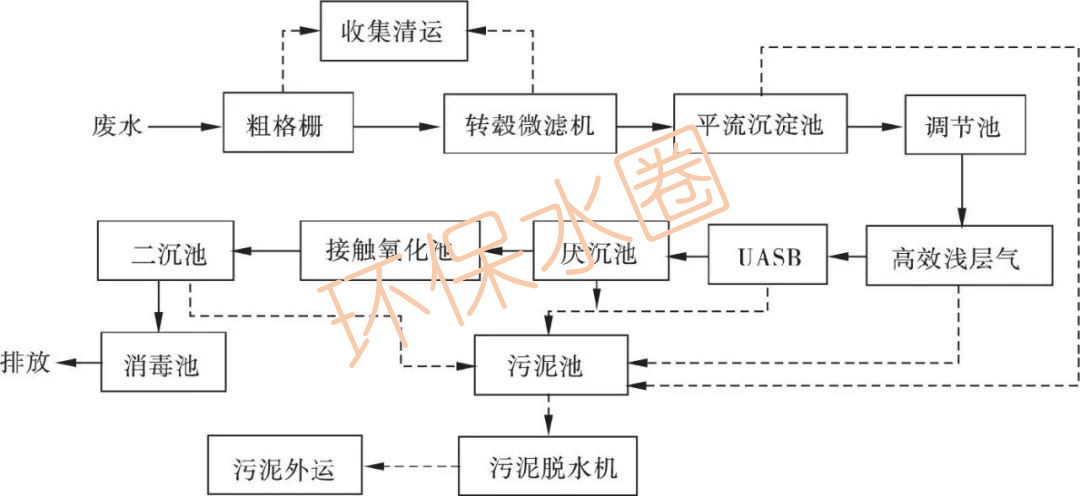

氣浮-UASB-接觸氧化組合工藝處理屠宰廢水

（二）醫院廢水典型工藝流程

醫院廢水處理工藝

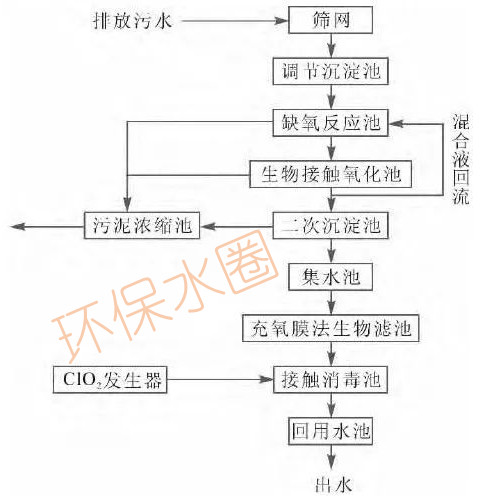

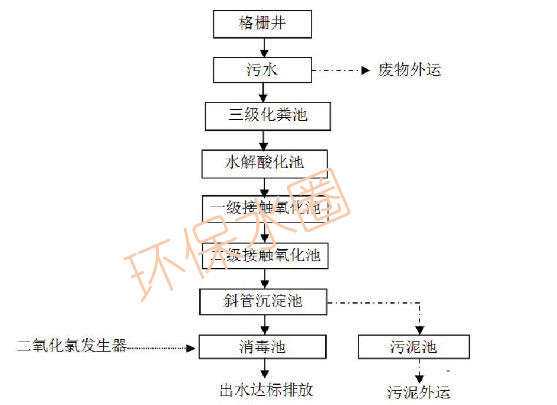

水解酸化+生物接觸氧化+消毒工藝處理醫院廢水

（三）垃圾滲濾液典型工藝流程

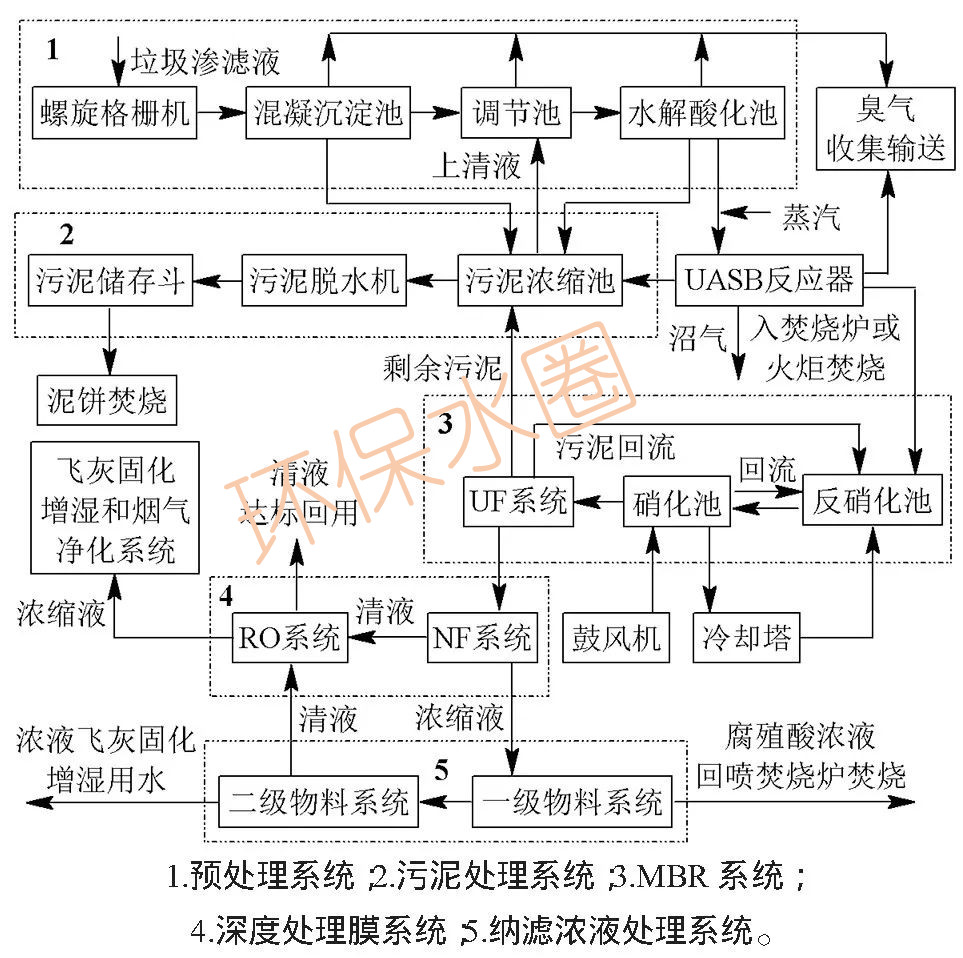

UASB+外置MBR系統+NF+RO工藝處理垃圾發電廠滲濾液

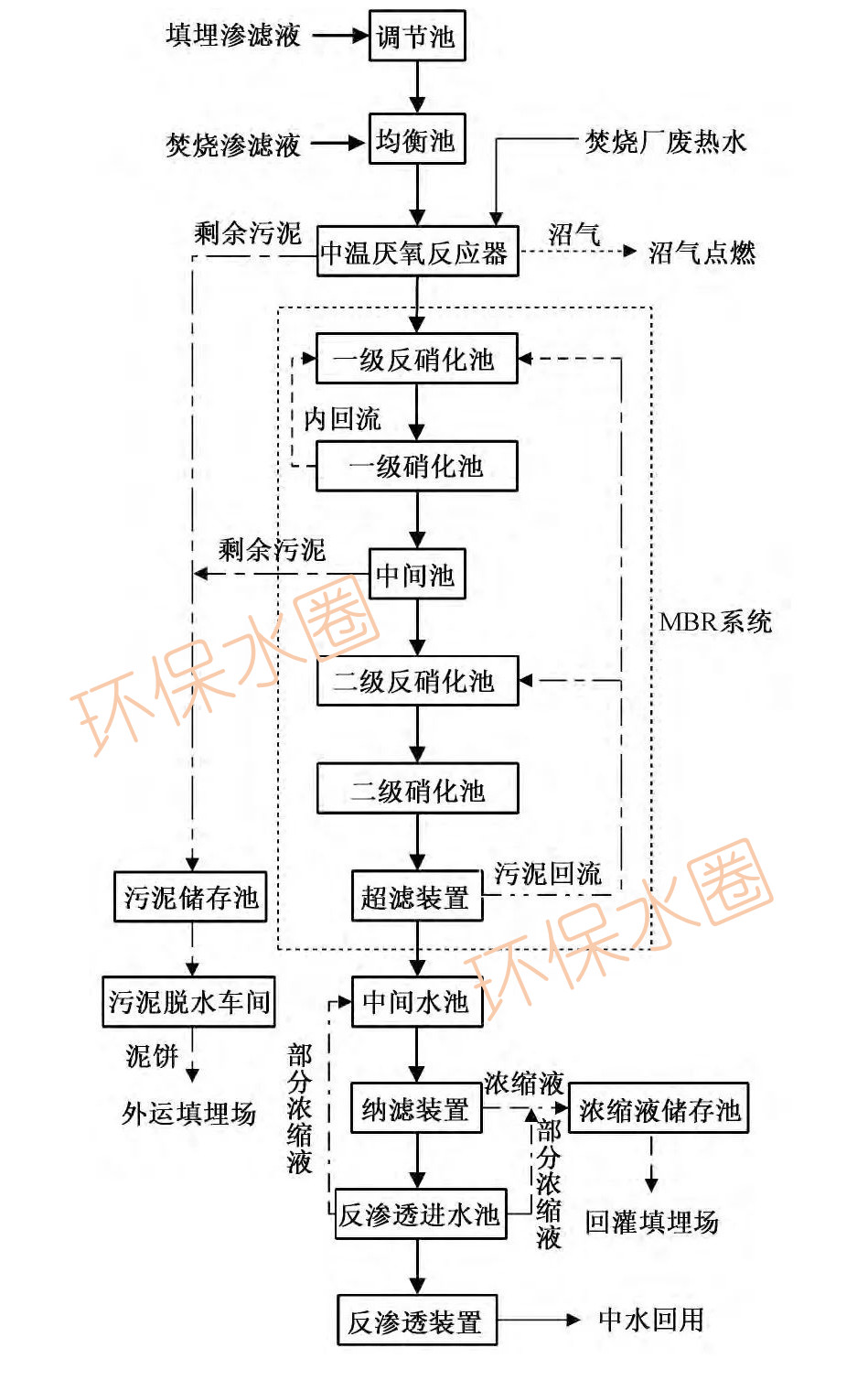

中溫厭氧-MBR-NF/RO工藝處理垃圾滲濾液

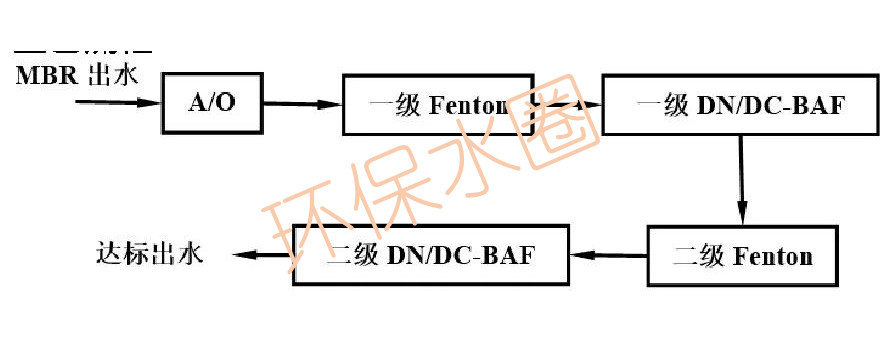

A/O-兩級Fenton-BAF組合工藝深度處理垃圾滲濾液

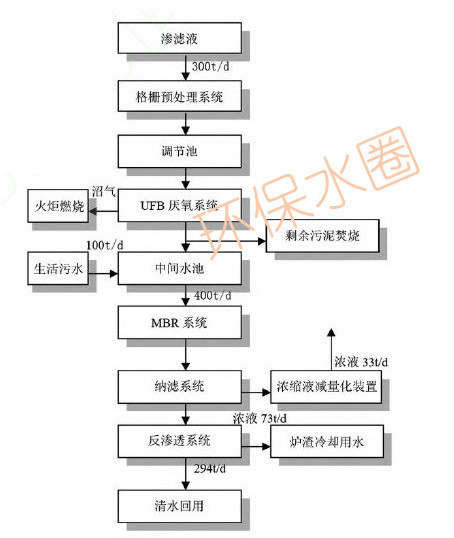

厭氧發生器UBF+ 膜生物反應器+ 超濾+ 納濾+ 反滲透”工藝“

（四）養殖廢水典型工藝流程

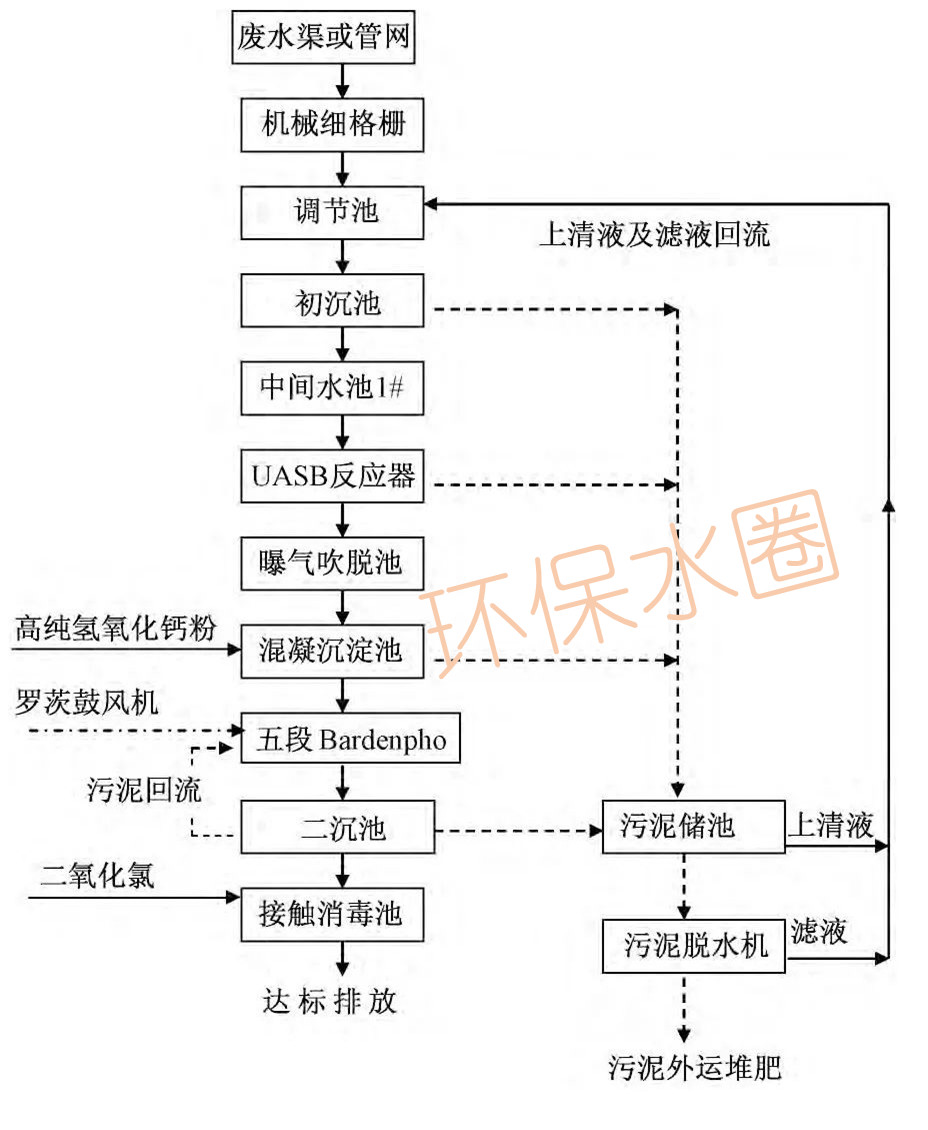

UASB—曝氣吹脫—混凝—五段Bardenpho組合工藝處理養豬廢水工程案例

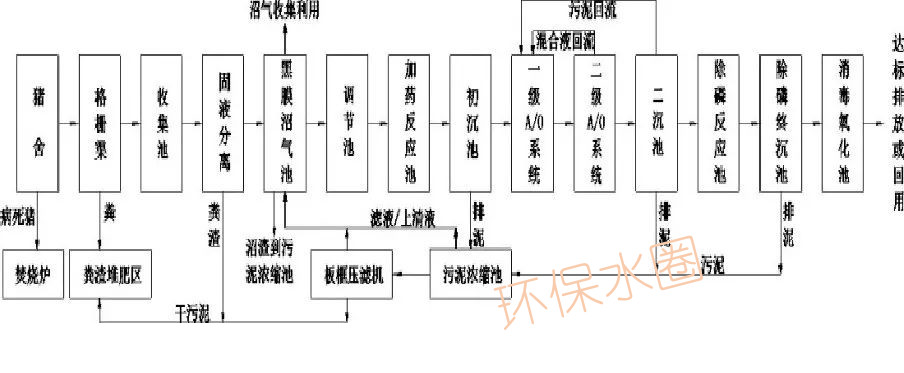

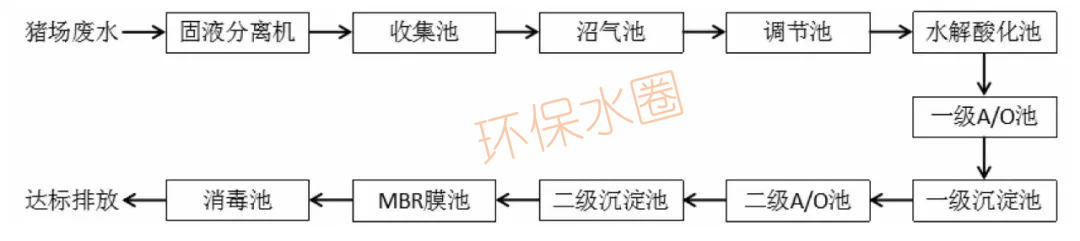

預處理/沼氣池/兩級AO工藝處理養殖廢水

預處理/沼氣池/兩級AO工藝處理養殖廢水

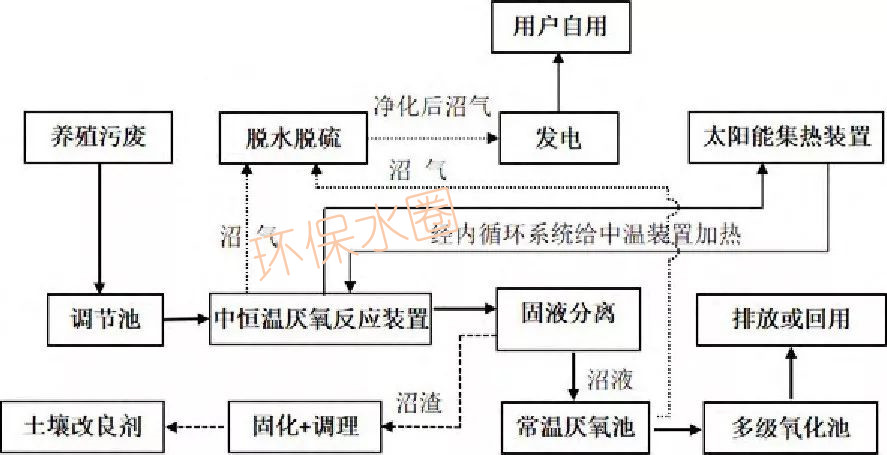

中恒溫厭氧-多級生化氧化工藝協同處置養殖污廢

（五）制藥行業廢水典型工藝流程

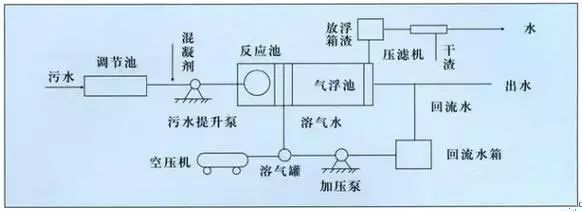

氣浮法處理制藥廢水

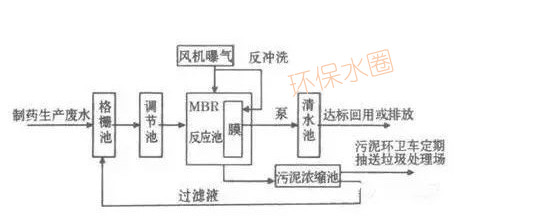

膜分離法處理制藥廢水

組合工藝處理制藥廢水

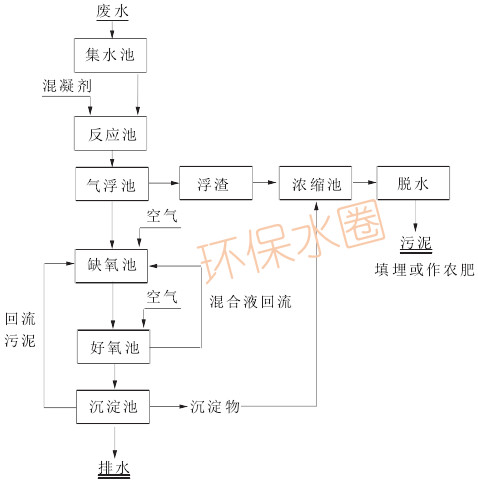

混凝氣浮—A/O工藝

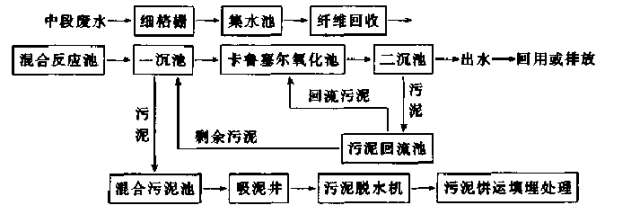

氧化溝工藝處理堿法草漿廢水

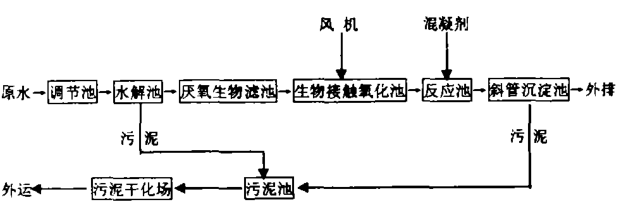

水解酸化—厭氧—生物接觸—混凝沉淀

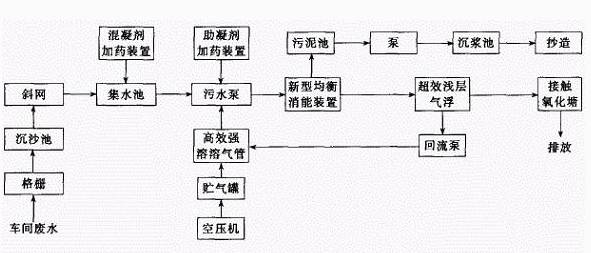

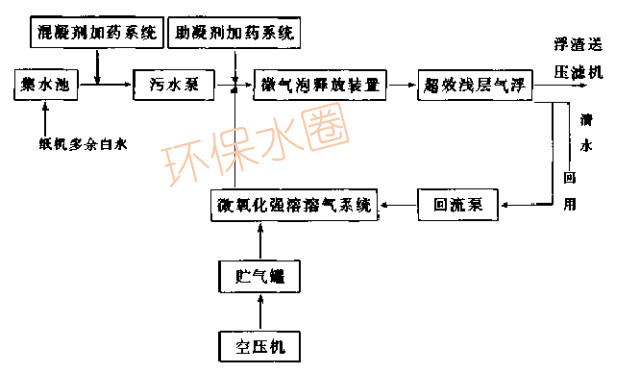

氣浮處理紙機白水

（七）制革行業廢水典型工藝流程

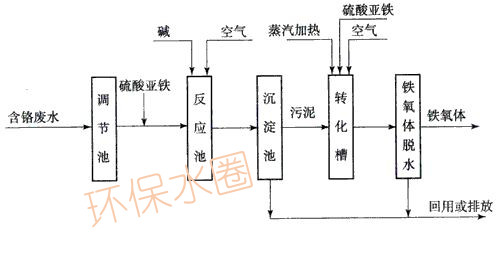

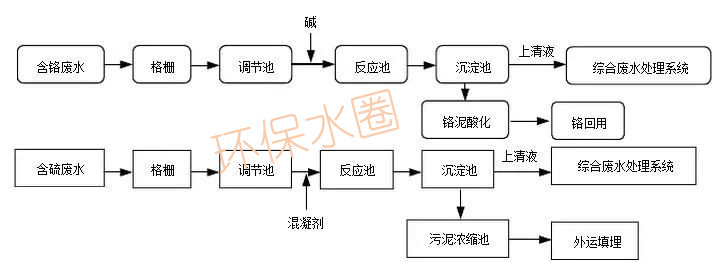

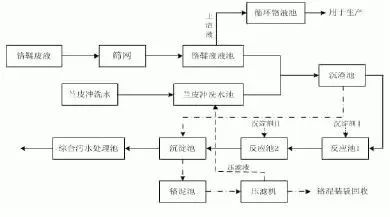

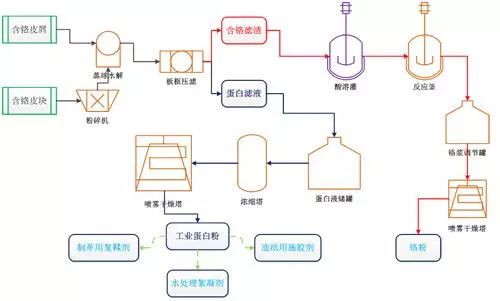

制革含鉻廢水處理工藝

（八）焦化廢水典型工藝流程

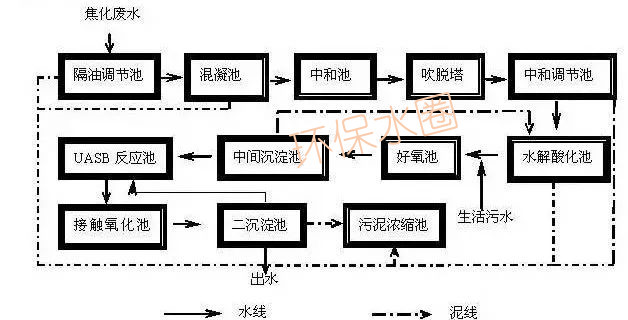

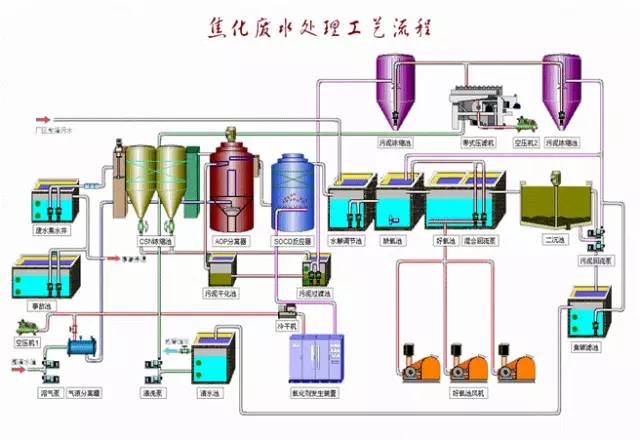

焦化廢水處理工藝

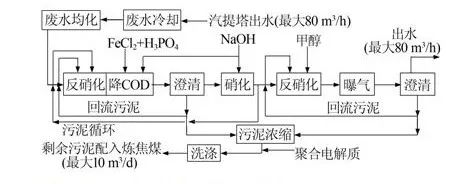

硝化反硝化處理焦化廢水

（九）電鍍廢水典型處理工藝

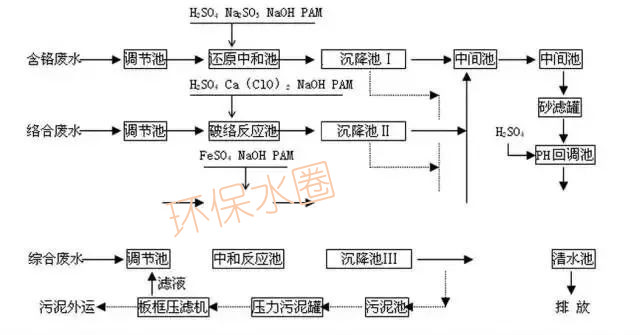

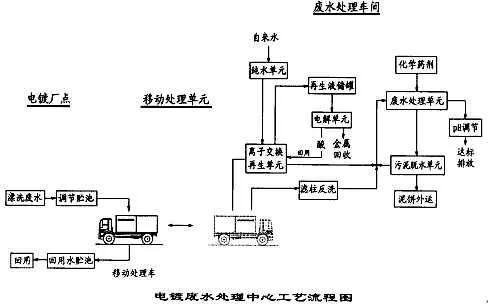

電鍍廢水處理工藝（后臺回復“電鍍廢水”可獲取高清大圖）

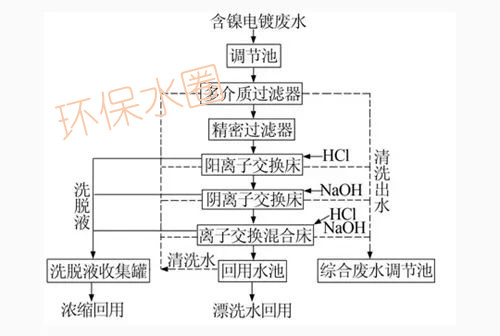

離子交換法處理電鍍廢水

塑膠電鍍廢水處理工藝

含鉻廢水處理工藝

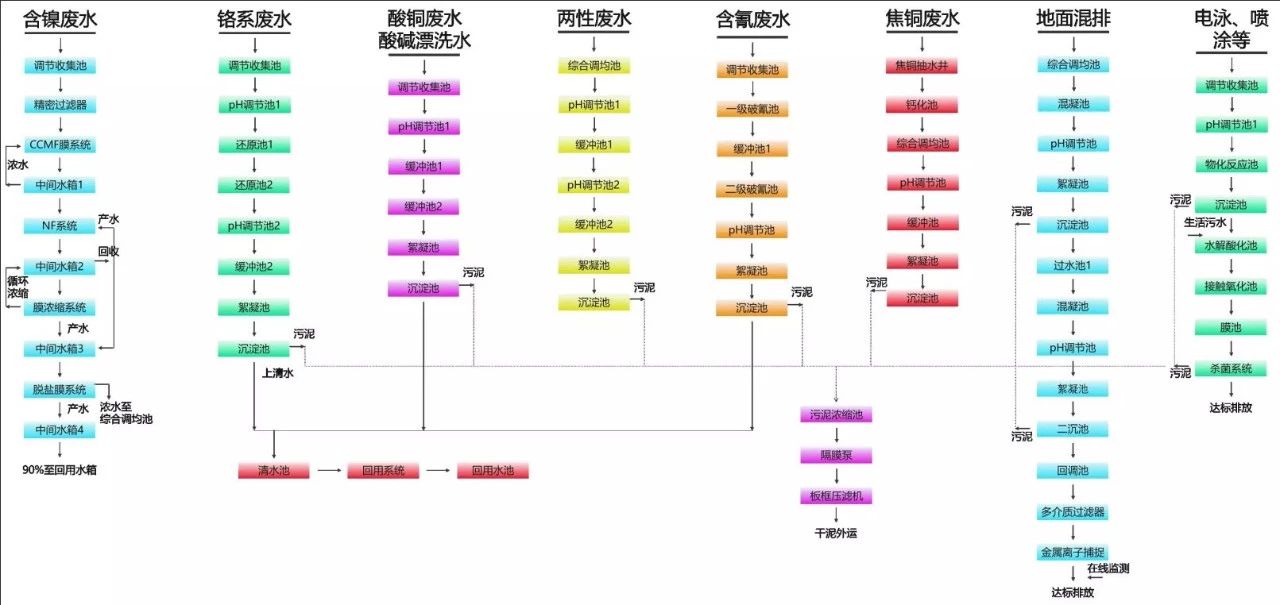

電鍍廢水處理工藝

（十）冶金廢水典型處理工藝

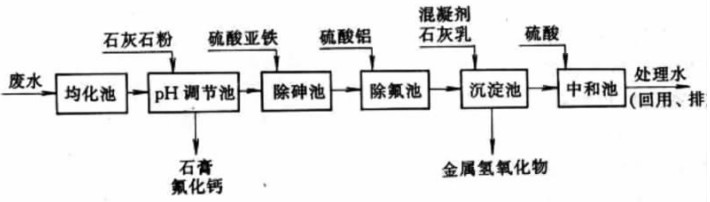

流化沉淀法

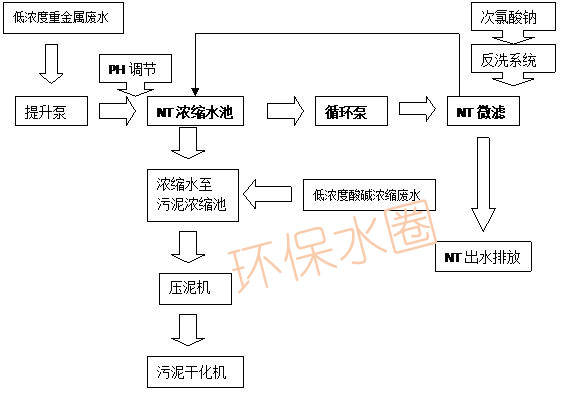

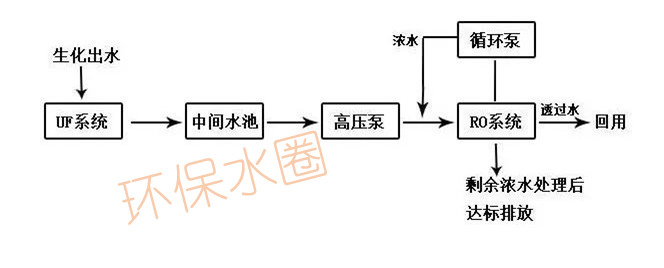

混凝/膜法

（十一）印染廢水典型處理工藝

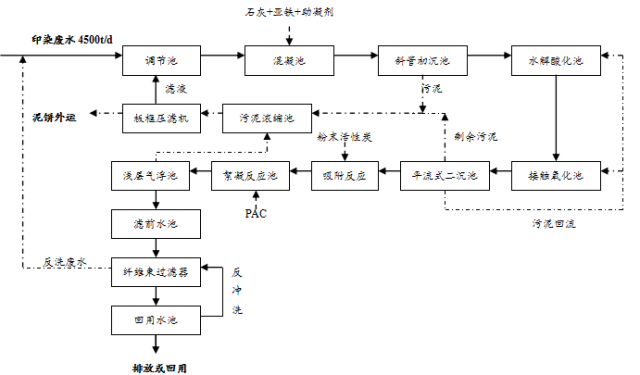

印染廢水處理工藝流程

印染廢水處理工藝流程

（十二）食品加工廢水典型處理工藝

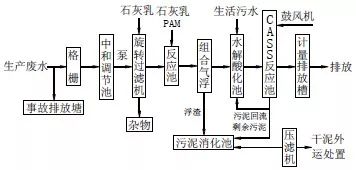

CASS工藝處理食品加工廢水

生物法處理食品加工廢水
